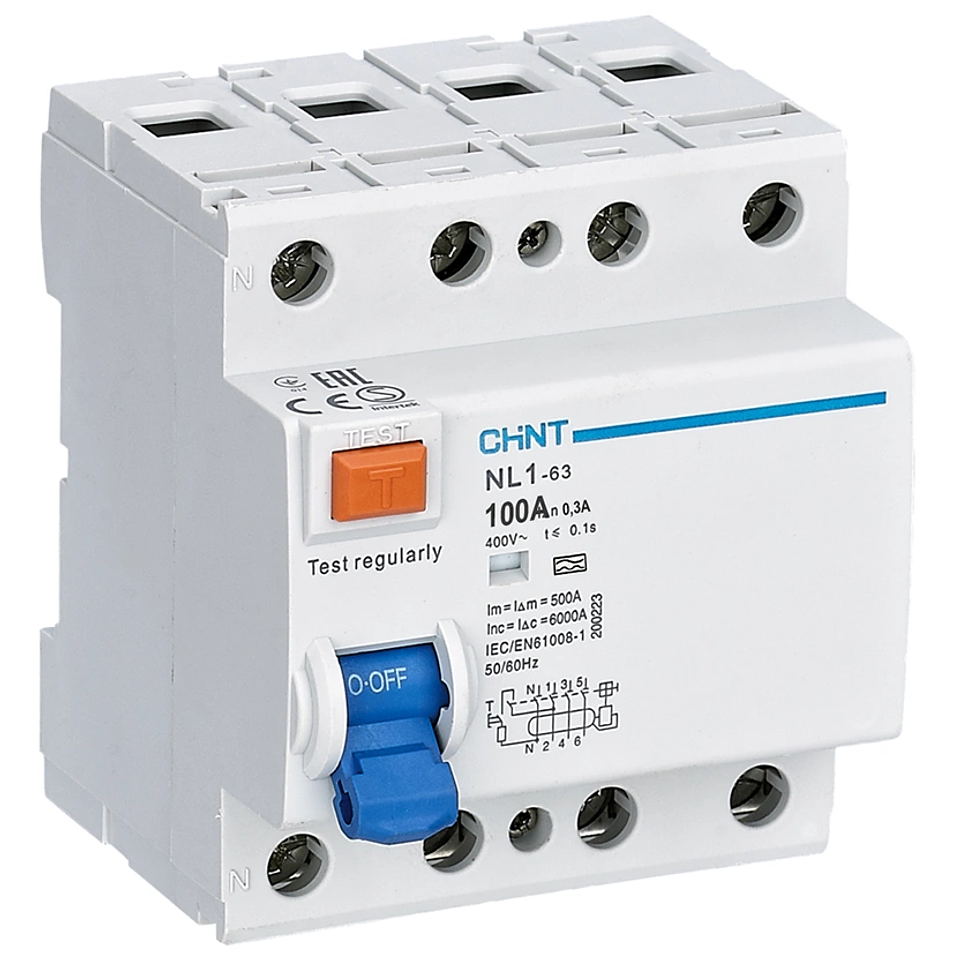

Interruptor Diferencial Super Inmunizado 4x100A 300mA Clase A-Si 400VAC NL1 Chint
Detalles
AMPERES:
100
POLOS:
4 POLOS
MONTAJE:
RIEL DIN
PODER DE CORTE:
6K
MODELO:
NL1
VOLTAJE:
400VAC
MARCA:
CHINT
SENSIBILIDAD:
300MA
CLASE:
A
Descripción
El Interruptor Diferencial Super Inmunizado CHINT NL1 (4P 100A 300mA Clase A-Si) está diseñado para ofrecer una protección eléctrica avanzada en instalaciones trifásicas con neutro (400VAC). Su tecnología superinmunizada evita disparos intempestivos provocados por armónicos, picos transitorios de tensión, iluminación LED y variadores de frecuencia, garantizando la continuidad operativa del servicio. Con una sensibilidad de 300 mA, es el equipo idóneo para la protección contra contactos indirectos y la prevención de incendios por fallos de aislamiento.
Características Destacadas
- Tecnología Superinmunizada (Clase A-Si / Tipo G): Detecta corrientes de fuga alternas (AC) y continuas pulsantes (DC). Incorpora un filtro combinado que previene desconexiones indeseadas causadas por armónicos y sobretensiones transitorias.
- Alta Resistencia a Impulsos: Soporta ondas de choque transitorias de hasta 3.000A (8/20 µs), ofreciendo una robustez e inmunidad superior a los diferenciales tipo AC o A estándar.
- Disparo con Pequeño Retardo: Su curva tipo G proporciona una respuesta ligeramente diferida, suficiente para ignorar transitorios por maniobras de red o fenómenos atmosféricos sin comprometer la seguridad.
- Capacidad Nominal de 100A: Diseñado para soportar altas demandas en cabeceras de tableros eléctricos y tableros generales de distribución.
- Indicador Visual de Fallo: Permite la rápida identificación visual en el frontal ante disparos por fuga a tierra.
Especificaciones Técnicas
| Parámetro Técnico | Valor / Especificación |
|---|---|
| Marca | CHINT |
| Serie / Modelo | NL1 |
| Tipo de Protección | Interruptor Diferencial Puro (RCCB) |
| Número de Polos | 4 Polos (4P / 3P+N) |
| Corriente Nominal (In) | 100 A |
| Sensibilidad (IΔn) | 300 mA (0.3 A) |
| Clase de Protección | Clase A Superinmunizado (A-Si / Tipo G) |
| Tensión Nominal (Ue) | 400 V AC (50/60 Hz) |
| Tensión de Aislamiento (Ui) | 500 V |
| Poder de Cortocircuito (Inc) | 6.000 A |
| Resistencia a Impulsos (Uimp) | 6.000 V |
| Montaje | Carril DIN 35 mm (EN 60715) |
| Sección Máxima de Cable | Hasta 35 mm² |
| Par de Apriete Recomendado | 2.5 Nm |
| Grado de Protección | IP20 |
| Normativa Internacional | IEC/EN 61008-1 |
¿Por qué elegir un Diferencial Clase A-Si de 300 mA?
Las instalaciones industriales y comerciales modernas cuentan con cargas electrónicas que introducen altas frecuencias y componentes de corriente continua a la red. Un diferencial convencional (Tipo AC) suele sufrir caídas erróneas ante estas condiciones. El diferencial superinmunizado CHINT NL1 soluciona este problema combinando:
- Continua Operatividad: Evita cortes de energía indeseados en tableros de producción, centros de datos o cámaras de frío.
- Protección Contra Incendios: La sensibilidad de 300 mA previene riesgos de incendio causados por corrientes de fuga a tierra persistentes.
- Selectividad Vertical: Permite coordinar la protección con diferenciales aguas abajo de 30 mA para garantizar una falla localizada sin cortar el tablero principal.
Aplicaciones Típicas
- Tableros generales de distribución (CGMP) en industrias y comercios.
- Circuitos con variadores de frecuencia, arrancadores suaves y servomotores.
- Sistemas de iluminación LED masiva, UPS y fuentes conmutadas.
- Instalaciones fotovoltaicas y cargadores de vehículos eléctricos.
Preguntas Frecuentes
¿Cuál es la diferencia entre un diferencial Clase AC y un Clase A-Si?
Los diferenciales Clase AC solo detectan corrientes de fuga alternas puras. La Clase A-Si (Superinmunizada) detecta corrientes pulsantes con componente continua e integra filtros electrónicos contra armónicos y sobretensiones transitorias.
¿Cuándo se requiere una sensibilidad de 300 mA?
La sensibilidad de 300 mA es el estándar utilizado para la protección contra contactos indirectos y la prevención de incendios por defecto de aislamiento en líneas principales o cabeceras de tableros, mientras que la de 30 mA se destina a protección de personas.
¿Es compatible con peines de conexión (busbar)?
Sí, sus bornes permiten la conexión de cable flexible o rígido de hasta 35 mm² y peines de conexión tipo pin o horquilla tanto por la entrada superior como inferior.
