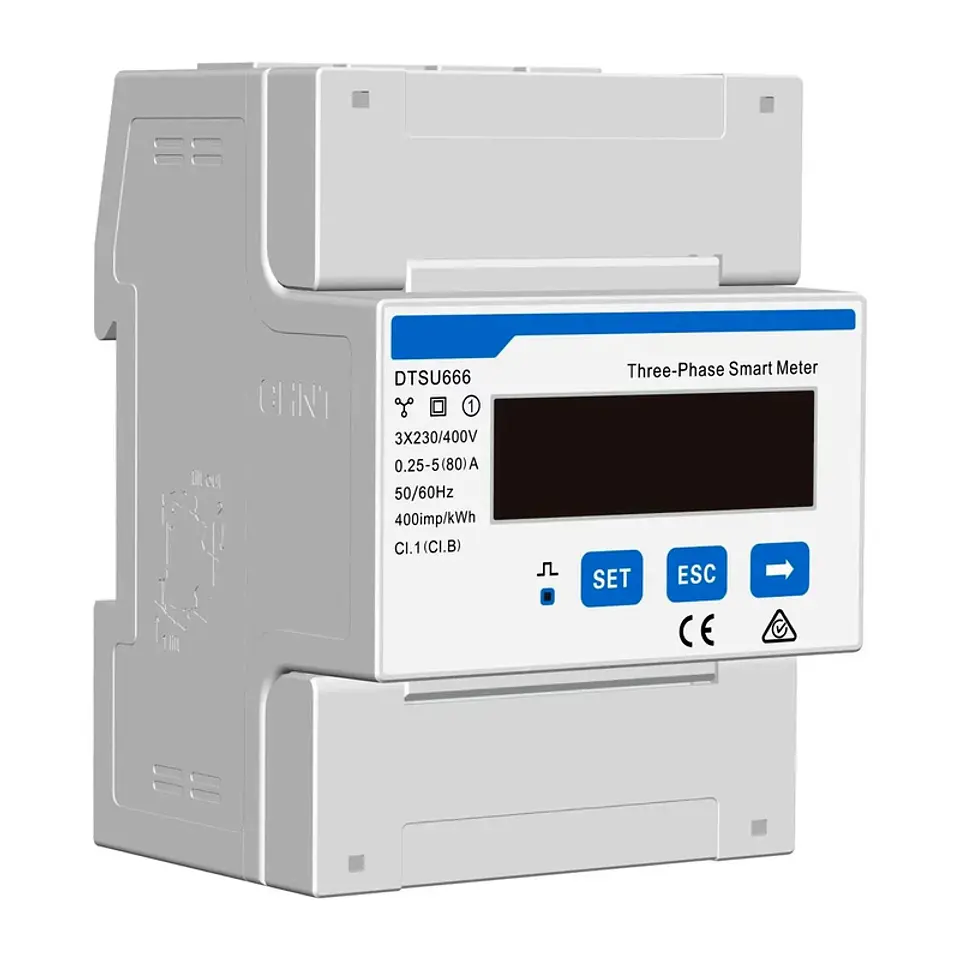

Tipo de red
Trifásico cuatro hilos (3P4W)
Tensión nominal
3×220/380 V
Especificación de corriente
5(80) A
Tipo de conexión
Conexión directa (sin transformador de corriente externo, Ct = 1)
Clase de precisión
Energía Activa: Clase 1 | Energía Reactiva: Clase 2
Constante de impulso
400 imp/kWh (activa) | 400 imp/kvarh (reactiva)
Montaje y dimensiones
Carril DIN 35 mm (4 módulos, 100 × 72 × 65.5 mm)
Comunicación y Protocolo
- Interfaz: Puerto RS485 en bornes 24 (A) y 25 (B).
- Protocolo: Modbus-RTU / DL/T 645-2007.
- Tasa de baudios (bAud): Configurable en 1200, 2400, 4800 o 9600 bps (por defecto: 9600 bps para Modbus).
- Dirección de red (Addr): Configurable entre 1 y 247.
Capacidades de Medición y Visualización
- Parámetros medidos: Tensión por fase (Ua, Ub, Uc), corriente por fase (Ia, Ib, Ic), potencia activa/reactiva (total y por fase), factor de potencia (PF) y frecuencia.
- Gestión de energía: Energía activa positiva (importada), energía activa inversa (exportada), energía reactiva combinada y medición en los cuatro cuadrantes.
- Pantalla: Display LCD de 7 dígitos (rango de 0.00 kWh a 9999999 MWh).
Parámetros Eléctricos y Ambientales
- Rango de tensión de trabajo: 0.9 Un ~ 1.1 Un (rango extendido: 0.8 Un ~ 1.15 Un).
- Consumo del circuito de tensión: ≤ 1.5 W / 6 VA.
- Consumo del circuito de corriente (Ib ≥ 10 A): ≤ 0.4 VA.
- Retención de datos: ≥ 10 años tras el corte de energía.
- Temperatura de funcionamiento: -10 °C a +45 °C (temperatura límite: -25 °C a +75 °C).
- Humedad relativa: ≤ 75% (media anual).
