Interruptor Automático Serie NXB-63

Modelo NXB Genérico

1. Selecciona Cantidad de Polos

2. Selecciona Corriente (Amperaje)

3. Selecciona Curva

4. Selecciona Poder de Ruptura

Información del producto

  • Función : Protección contra sobrecargas y cortocircuitos.
  • Conformidad con la norma : IEC/EN 60898-1
  • Certificaciones : CE, SNI, NOM, EAC, SII, RoHS, REACH, Huella de carbono
  • Corriente nominal (pulg.) : 1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
  • Tensión nominal (Ue) :
    • 220V~/230V~/240V~ (1P, 1P+N, 2P)
    • 380V~/400V~/415V~ (2P–4P, 3P+N)
  • Frecuencia : 50/60 Hz
  • Características de activación : curvas B, C y D

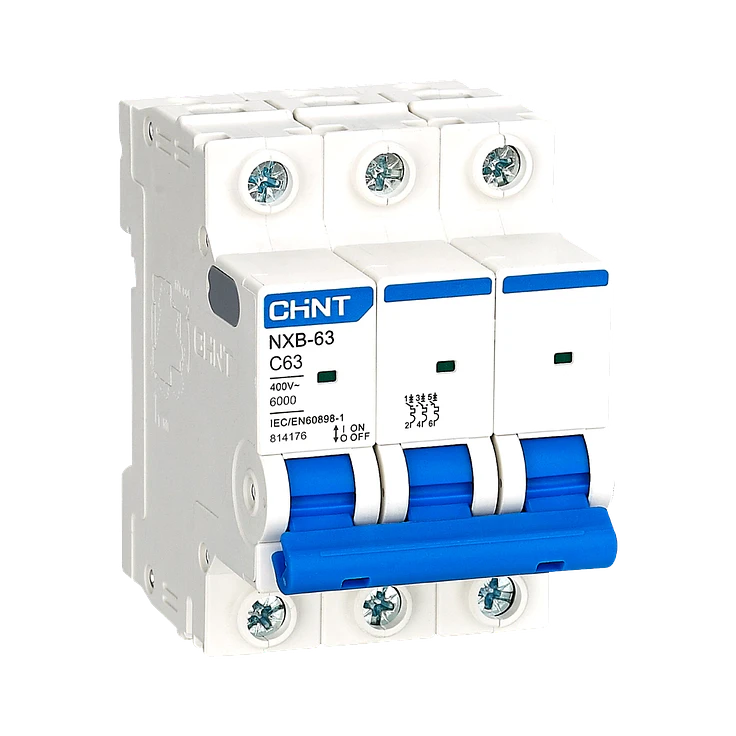

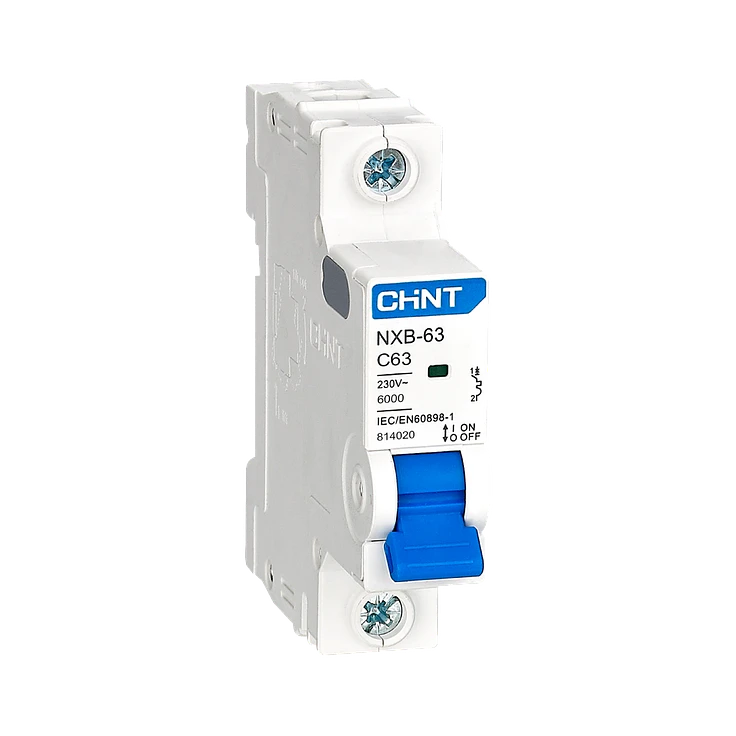

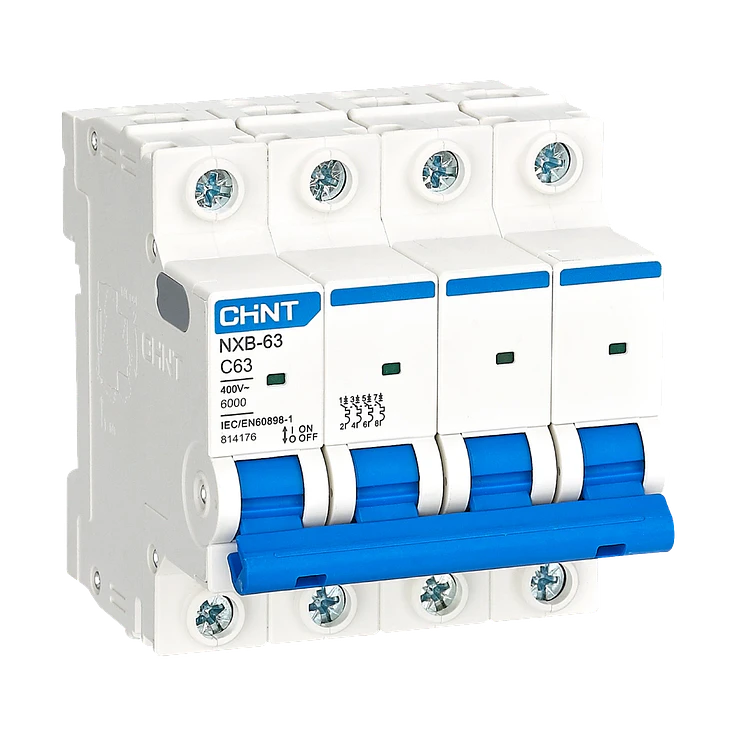

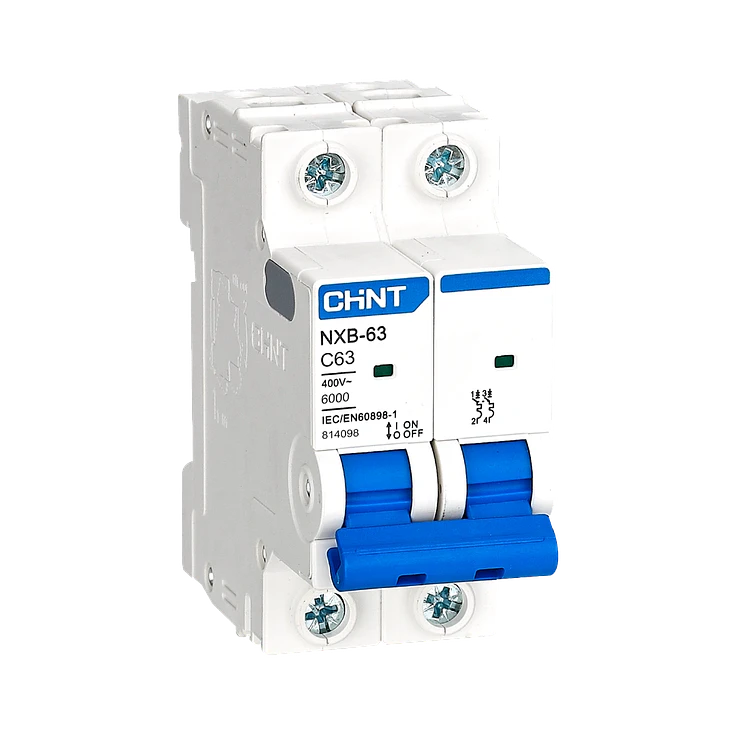

  • Número de polos : 1P, 1P+N, 2P, 3P, 3P+N, 4P
  • Capacidad nominal de interrupción de cortocircuito (Icn) : 6 kA / 10 kA (según el modelo)
  • Capacidad nominal de cortocircuito (Ics) : 6 kA / 7,5 kA
  • Tensión nominal de aislamiento (Ui) : 500 V
  • Tensión nominal de resistencia al impulso (Uimp) : 4 kV
  • Vida útil mecánica : 20.000 operaciones
  • Vida útil eléctrica : 10.000 operaciones
  • Montaje : Carril DIN de 35 mm (TH35-7.5)
  • Tipo de conexión : Cableado superior o inferior
  • Capacidad del terminal :
    • Mínimo: 1 mm²
    • Máx.: 25 mm²
  • Par de apriete : 2,0 N·m
  • Temperatura de funcionamiento : -35 °C a +70 °C
  • Temperatura de almacenamiento : de -35 °C a +85 °C
  • Altitud : ≤2000 m
  • Grado de protección :
    • IP20 (montaje directo)
    • IP40 (dentro de la caja de distribución)
  • Grado de contaminación : Clase II
  • Accesorios compatibles : AX-X1, AL-X1, SHT-X1, OVT-X1, UVT-X1, OUVT-X1
  • Consumo de energía (por polo) :
    • 3 W (1–10 A), hasta 13 W (63 A)
  • Dimensiones : Diseño modular compacto; compatible con cuadros de distribución estándar.
