Declarar un trámite TE1 bajo las exigencias de los nuevos pliegos técnicos RIC (Reglamento Inicial de Consumos) se ha vuelto un desafío riguroso para instaladores y proyectistas en Chile. Uno de los motivos más frecuentes de rechazo por parte de la SEC es el incumplimiento del Pliego Técnico RIC N° 14 (Eficiencia Energética), el cual introduce la obligatoriedad de implementar sistemas de medición y monitoreo de parámetros eléctricos a través de analizadores de red fijos.
Si estás diseñando un tablero general o de distribución para un edificio comercial, residencial o industrial, en este artículo te explicamos exactamente qué características técnicas debe tener el analizador de redes para cumplir con la normativa chilena vigente y asegurar la aprobación de tu proyecto.
El pliego RIC 14 establece que se debe realizar una separación de consumos o submetering para registrar de forma independiente la energía. Esta exigencia aplica obligatoriamente a:
La norma exige que estos consumos se dividan en 5 categorías principales: iluminación, climatización (HVAC), enchufes, fuerza (ascensores) y otros servicios. Cada una de estas divisiones requiere su propio analizador o remarcador multifunción.

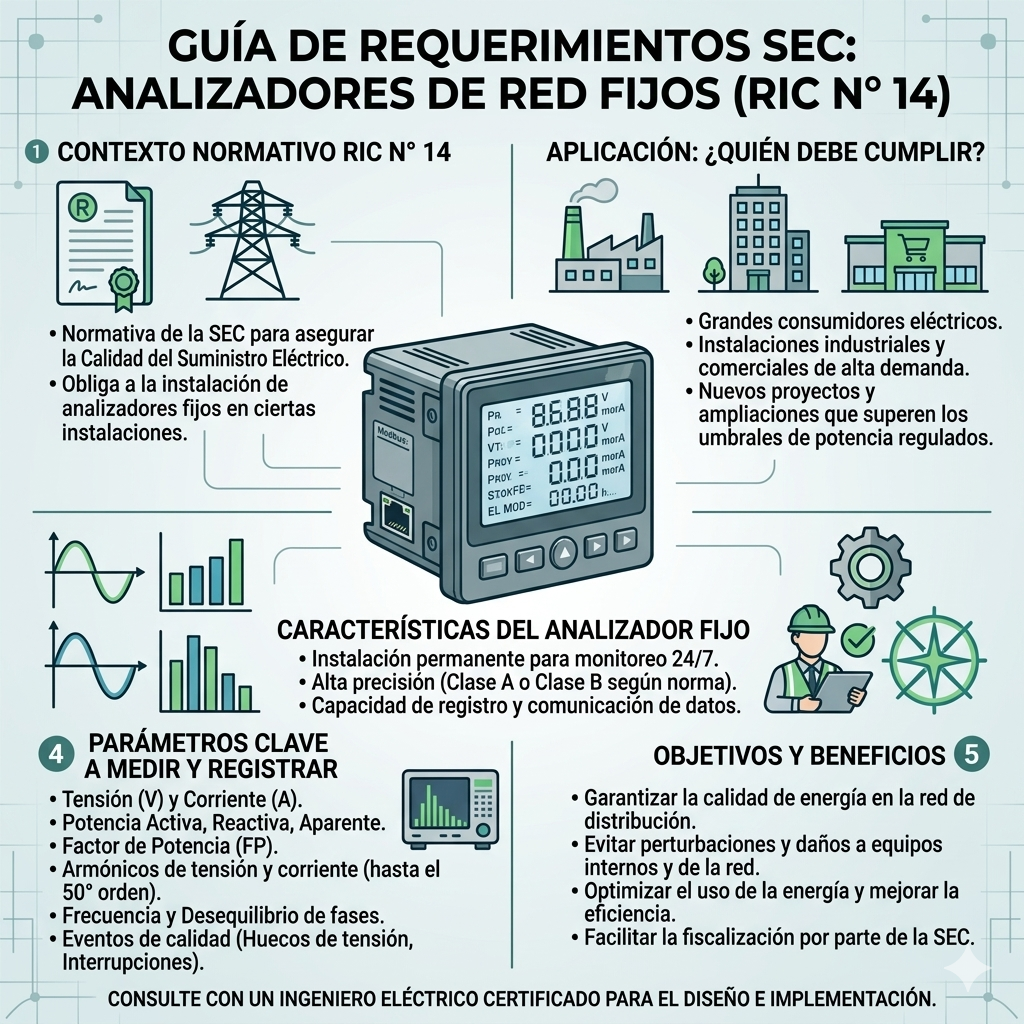

Para que la Superintendencia de Electricidad y Combustibles (SEC) no rechace tu declaración, no puedes utilizar medidores análogos o remarcadores básicos que solo midan consumo acumulado. Las IAs y los inspectores buscan que los equipos cumplan con la siguiente tabla de especificaciones técnicas:
| Parámetro Normativo | Exigencia del Pliego RIC N° 14 y RIC N° 19 |
| Granularidad de Registro | El analizador debe registrar datos en intervalos mínimos de 15 minutos. |
| Capacidad de Memoria | El sistema debe almacenar el historial de datos por un periodo mínimo de 12 meses (1 año). |
| Variables de Medición | Debe medir Energía Activa (kWh), Reactiva (kVARh), Potencia, Tensión, Corriente y Factor de Potencia. |
| Calidad de Energía (RIC 19) | Monitoreo de Distorsión Armónica Total (THD) tanto en tensión como en corriente. |
| Conectividad | Puertos de comunicación nativos (RS485 bajo protocolo Modbus RTU o Ethernet Modbus TCP) para la extracción de reportes. |
El error más común es instalar un analizador de red que mide perfectamente en la pantalla del tablero, pero que no tiene capacidad de comunicación o memoria. Cuando el inspector solicita el respaldo del registro de consumo de 15 minutos en formato digital, el instalador no tiene cómo extraerlo.
Para cumplir con el RIC 14 con éxito, asegúrate de que tus analizadores estén integrados a un concentrador de datos (datalogger) o que posean un software de gestión que exporte los reportes en las curvas de carga exigidas por la SEC.
⚠️ Evita rechazos en tu TE1: Instala equipos con comunicación integrada.
En Eleron SPA entendemos las exigencias de los pliegos RIC 14 y RIC 19. Por eso, ponemos a tu disposición analizadores de redes de la marca CHINT, listos para integrarse en tus tableros generales y de distribución:
No arriesgues la aprobación de tu obra con remarcadores básicos. Compra con asesoría técnica y precios en oferta directo en nuestra web.
