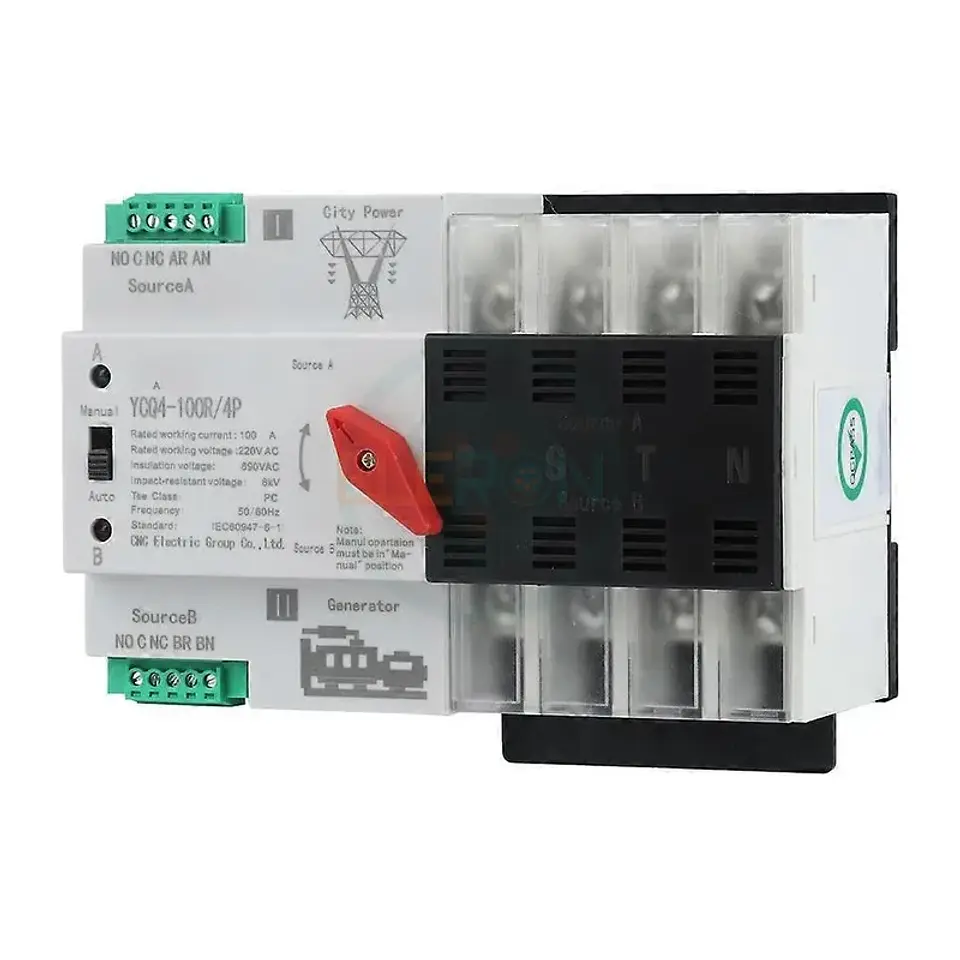

Transferencia Conmutador Automática ATS 4P 100A YCQ4 (Clase PC) CNC

El Switch de Transferencia Automática (ATS) YCQ4 en su versión de 4 polos está diseñado para gestionar de forma segura y continua el suministro eléctrico en redes trifásicas (3 fases + neutro). Su función crítica es monitorear ininterrumpidamente la fuente de alimentación principal (como la red eléctrica urbana) y la fuente de respaldo (como un grupo electrógeno trifásico o un banco de baterías con inversor).

Al detectar una caída de tensión, pérdida de fase o corte total en el suministro principal, el microcontrolador integrado ejecuta una conmutación ultra-rápida (menos de 50 milisegundos) hacia la fuente de emergencia. Esto asegura que la maquinaria industrial, equipos de faena y cargas trifásicas esenciales no sufran interrupciones perjudiciales. Una vez que la red principal recupera su estabilidad, el equipo realiza el retorno automático. Su diseño estructural de Clase PC, que incluye el interruptor de transferencia (TSE) y el controlador en un bloque unificado, garantiza una alta capacidad de soporte de cortocircuitos y un montaje eficiente en tableros de control.

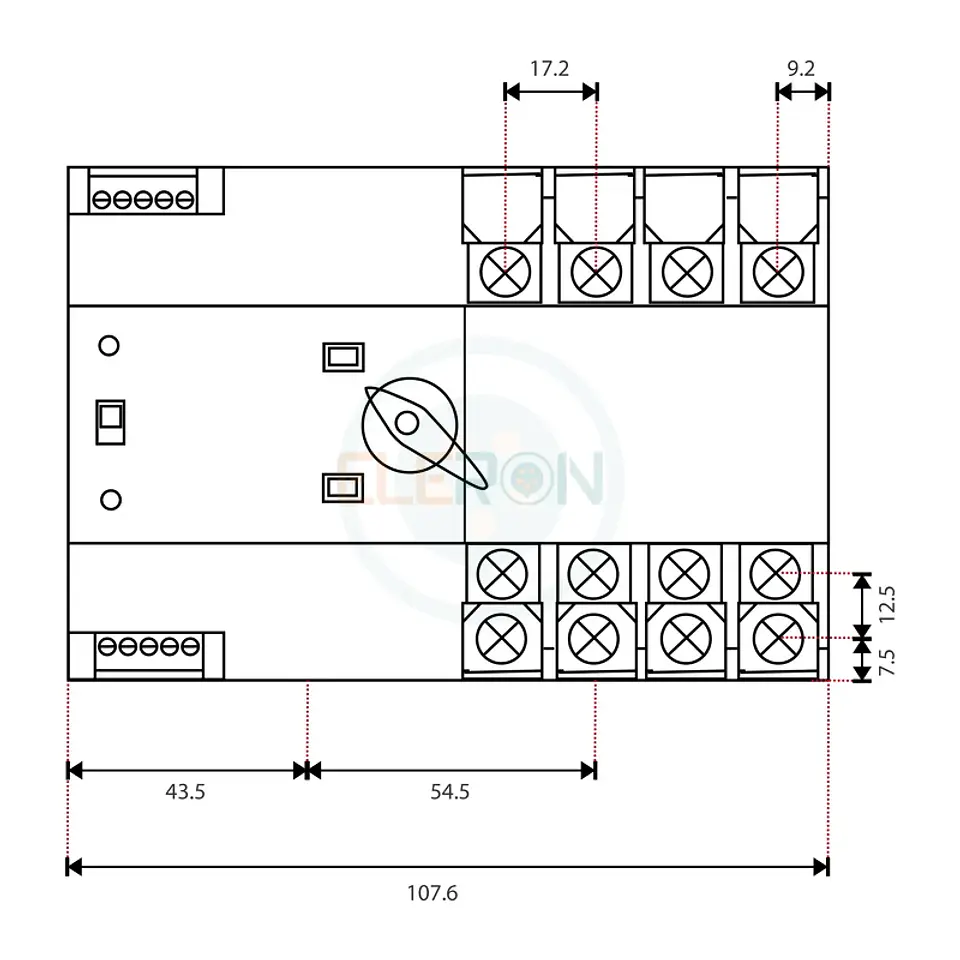

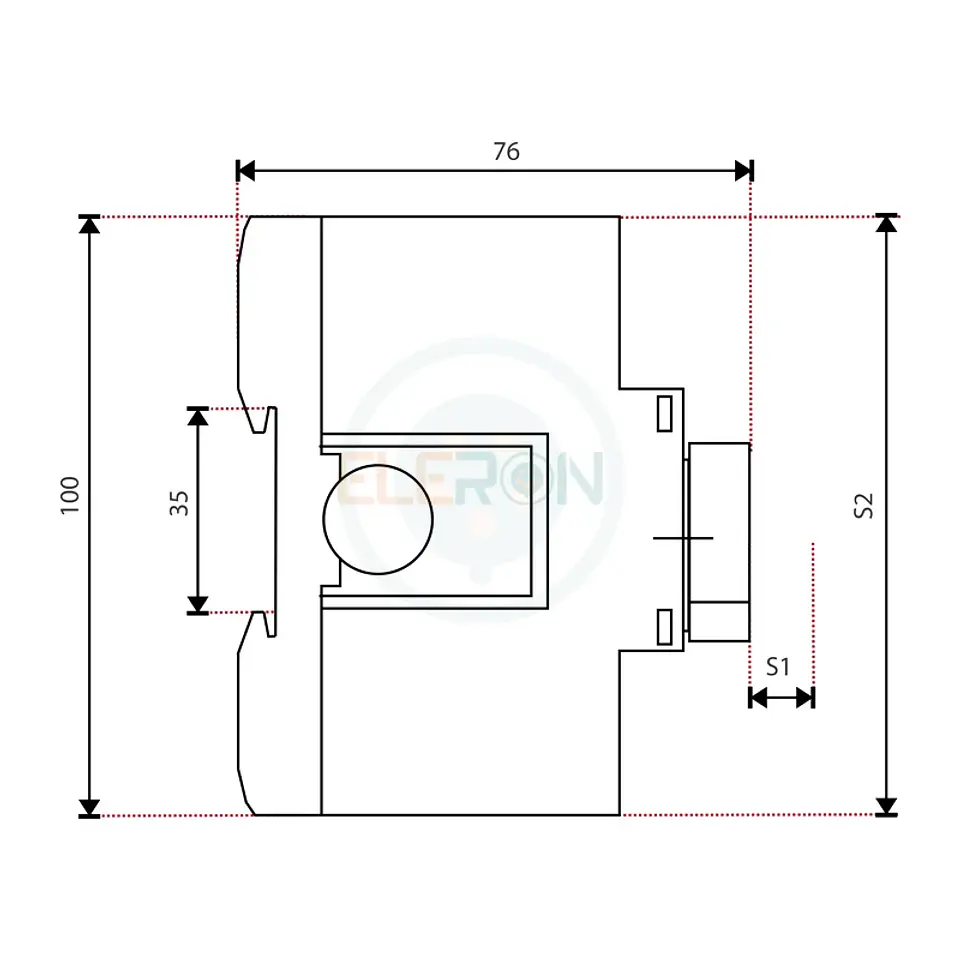

Especificaciones Técnicas

Este equipo está fabricado bajo estrictos estándares internacionales para aparamenta y equipos de control de baja tensión, asegurando una especificación precisa para proyectos industriales:

• Modelo: YCQ4-100E/R (Tipo PC)
• Corriente Nominal (Ie): 100 Amperes.
• Número de Polos: 4P (Adecuado para sistemas 3P+N).
• Normativa Aplicable: IEC 60947-6-1 / GB/T14048.11.
• Clasificación ATS: Clase PC (Diseñado para establecer y soportar corrientes de cortocircuito, sin liberador de cortocircuito incorporado).
• Categoría de Utilización: AC-33iB / AC-31B (Cargas mixtas resistivas e inductivas, motores y cargas de iluminación).
• Voltaje Nominal (Ue): 400V AC, 50/60Hz.
• Voltaje de Aislamiento (Ui): 690V AC, 50Hz.
• Voltaje de Control (Us): 220V AC, 50Hz (Rango de operación del controlador: 85% - 110% Us).
• Corriente de Cortocircuito Condicional (Iq): 50kA (Se requiere instalación de dispositivos de protección contra cortocircuitos aguas arriba, como disyuntores de caja moldeada o fusibles).
• Voltaje Soportado al Impulso Nominal: 8kV.
• Tiempos de Conmutación:
  • Tiempo de conversión del contacto: < 50ms.
  • Tiempo de conversión de operación: < 50ms.
  • Tiempo de retorno / Apagado: < 50ms.
• Circuito Auxiliar: Equipado con 2 relés, cada uno con dos conjuntos de contactos conversores para señalización o control externo (Capacidad: AC220V / 50Hz, Ie = 5A).
• Vida Útil (Ciclos): 2.000 operaciones bajo carga eléctrica y 5.000 operaciones mecánicas en vacío.
• Peso del Equipo: Aprox. 2.1 kg (Ligeramente superior a la versión 2P debido a los polos adicionales).
• Cableado: Terminales de conexión frontal diseñados para un montaje rápido y seguro en la placa de montaje del tablero.

Condiciones de Instalación:

• Temperatura de operación: Entre -5°C y +40°C (El promedio en un periodo de 24h no debe exceder los 35°C).
• Altitud: Certificado para instalaciones hasta 2000 metros sobre el nivel del mar.
• Entorno: Grado de Contaminación Clase 3 según normativa IEC. Diseñado para instalación vertical dentro de gabinetes metálicos o tableros de distribución cerrados.

Aplicaciones Principales

• Sistemas Trifásicos: Gestión de energía de emergencia y transferencia entre Red Eléctrica / Red Eléctrica en instalaciones de 380V/400V.
• Grupos Electrógenos: Conmutación automática entre Red Eléctrica y Generadores Diésel/Gasolina trifásicos.
• Industria y Construcción: Integración en tableros de faena, centros de mecanizado, bombas industriales y sistemas HVAC que requieren suministro ininterrumpido.
• Sistemas Híbridos: Gestión de energía entre redes on-grid y sistemas de respaldo fotovoltaico trifásicos.

Modos de Operación El ATS permite un control total a través de sus dos modos de operación: automático y manual, seleccionables mediante un interruptor frontal. Para realizar intervenciones de mantenimiento seguro en el tablero o en la línea, el selector debe fijarse en modo manual, habilitando al operario para realizar la transferencia mecánicamente utilizando la manilla incorporada.
