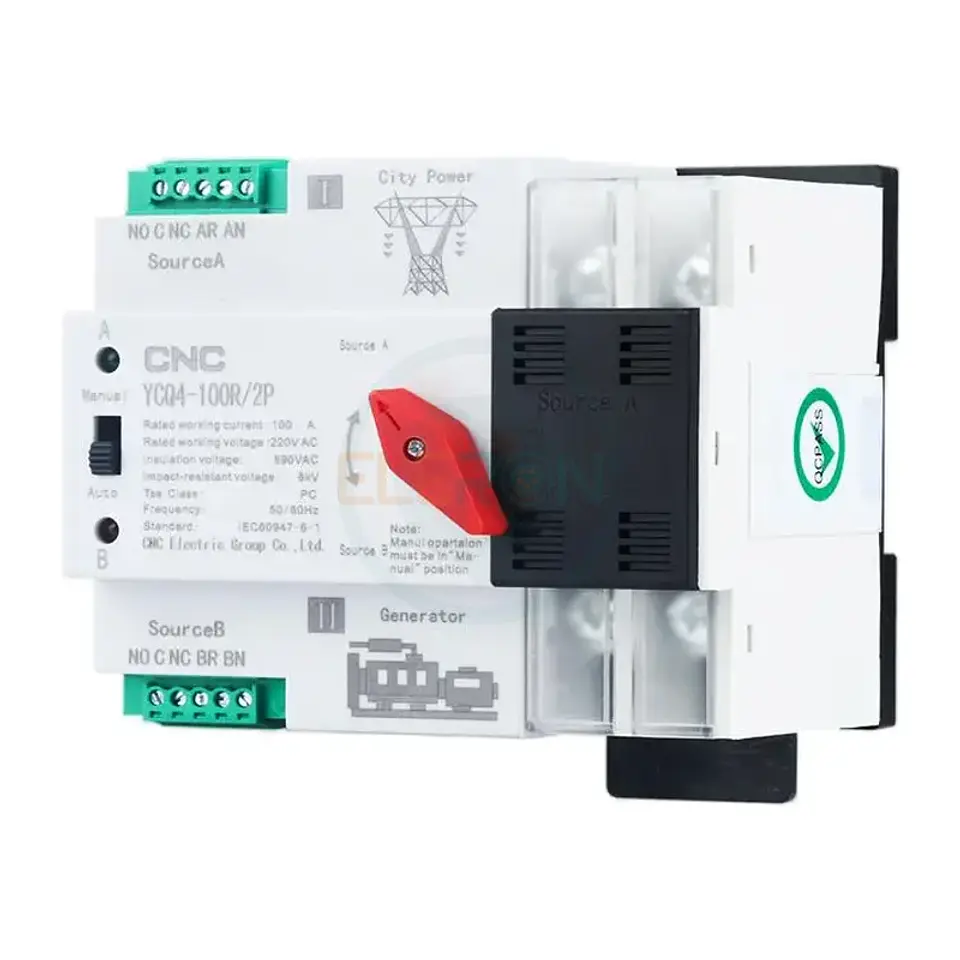

Transferencia Automática ATS 2P 100A YCQ4 (Clase PC) CNC

El Switch de Transferencia Automática (ATS) YCQ4 es un dispositivo diseñado para garantizar la continuidad, fiabilidad y seguridad del suministro eléctrico en instalaciones críticas. Su función principal es monitorear de forma constante la fuente de alimentación principal (por ejemplo, la red eléctrica urbana) y la fuente de alimentación de respaldo (como un generador o un sistema fotovoltaico).

Cuando el equipo detecta una anomalía o un corte de energía en el suministro normal, el controlador integrado ejecuta automáticamente la conmutación hacia la fuente de respaldo en menos de 50 milisegundos, asegurando que las cargas esenciales no pierdan energía. Una vez que la red principal se estabiliza, el equipo puede realizar la recuperación automática. Este dispositivo de Clase PC está compuesto por el interruptor de transferencia (TSE) y su controlador, destacando por una estructura robusta, baja tasa de fallos y un tamaño compacto optimizado para montaje en riel (ideal para tableros y cajas de distribución como la PZ30).

Especificaciones Técnicas

Para la correcta especificación en proyectos eléctricos, este modelo cumple estrictamente con las normativas internacionales para aparamenta de baja tensión:

• Modelo: YCQ4-100E/R (Tipo PC).
• Corriente Nominal (Ie): 100 Amperes.
• Número de Polos: 2P.
• Normativa Aplicable: IEC 60947-6-1 / GB/T14048.11.
• Clasificación ATS: Clase PC (capaz de establecer y soportar corrientes de cortocircuito, sin liberador de cortocircuito incorporado).
• Categoría de Utilización: AC-33iB / AC-31B.
• Voltaje Nominal (Ue): 400V AC, 50/60Hz.
• Voltaje de Aislamiento (Ui): 690V AC, 50Hz.
• Voltaje de Control (Us): 220V AC, 50Hz (Rango de trabajo normal: 85% - 110% Us).
• Corriente de Cortocircuito Condicional (Iq): 50kA (Requiere dispositivo de protección contra cortocircuitos aguas arriba, como fusibles RT16-00-63A o disyuntores automáticos).
• Voltaje Soportado al Impulso Nominal: 8kV.
• Tiempos de Conmutación:
  • Tiempo de conversión del contacto: < 50ms.
  • Tiempo de conversión de operación: < 50ms.
  • Tiempo de retorno / Apagado: < 50ms.
• Circuito Auxiliar: Incluye 2 relés, cada uno con dos conjuntos de contactos conversores (Capacidad: AC220V / 50Hz, Ie = 5A).
• Vida Útil (Ciclos): 2.000 operaciones eléctricas y 5.000 operaciones mecánicas (manuales).

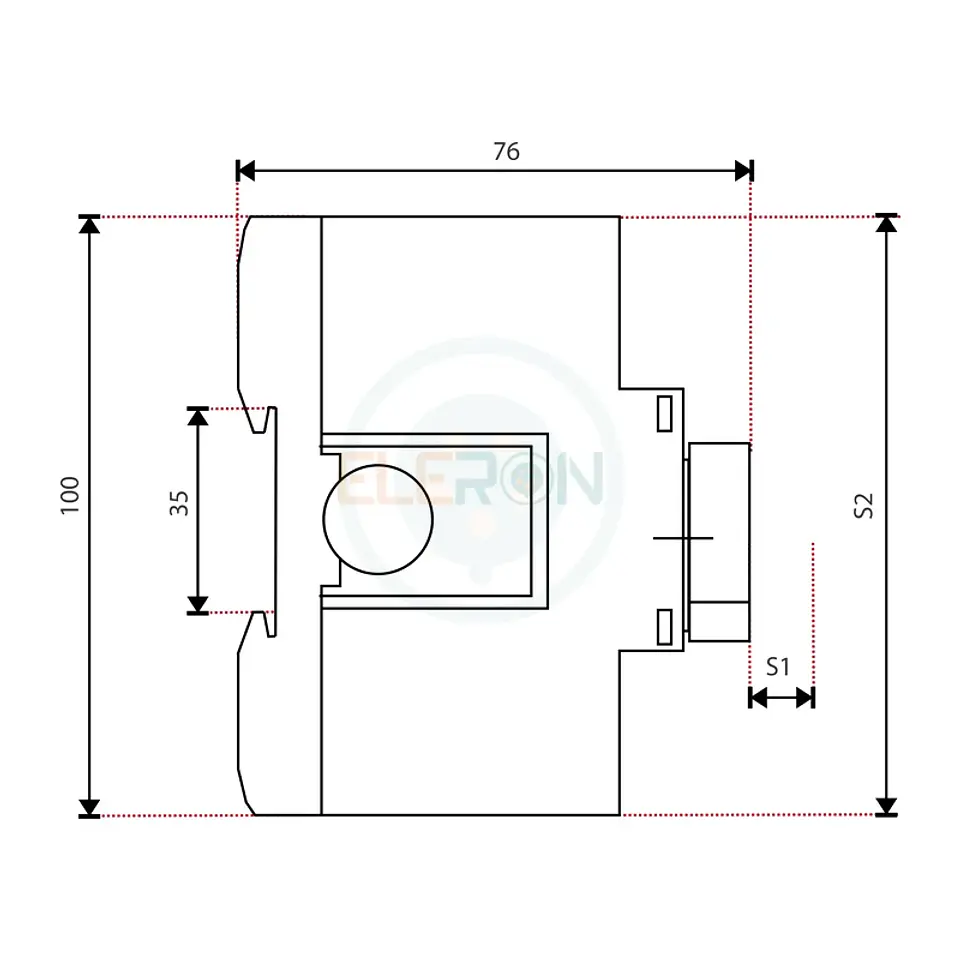

• Peso del Equipo: 1.7 kg.

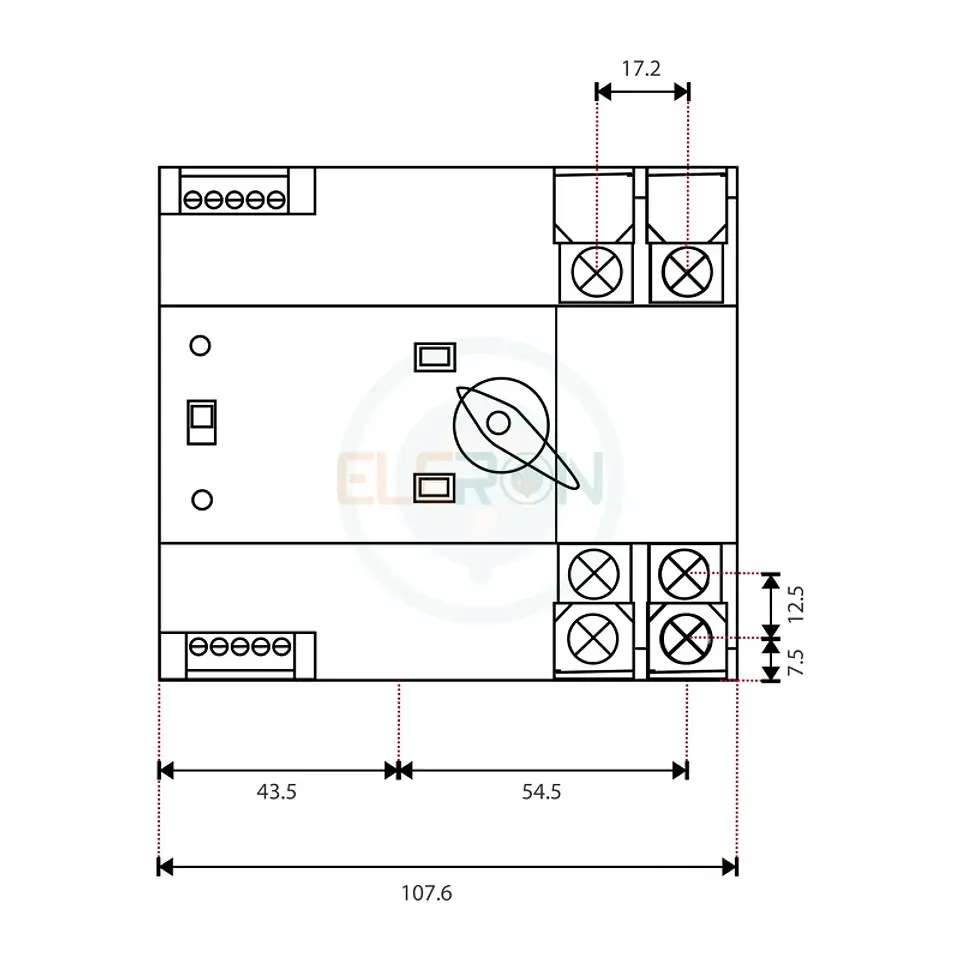

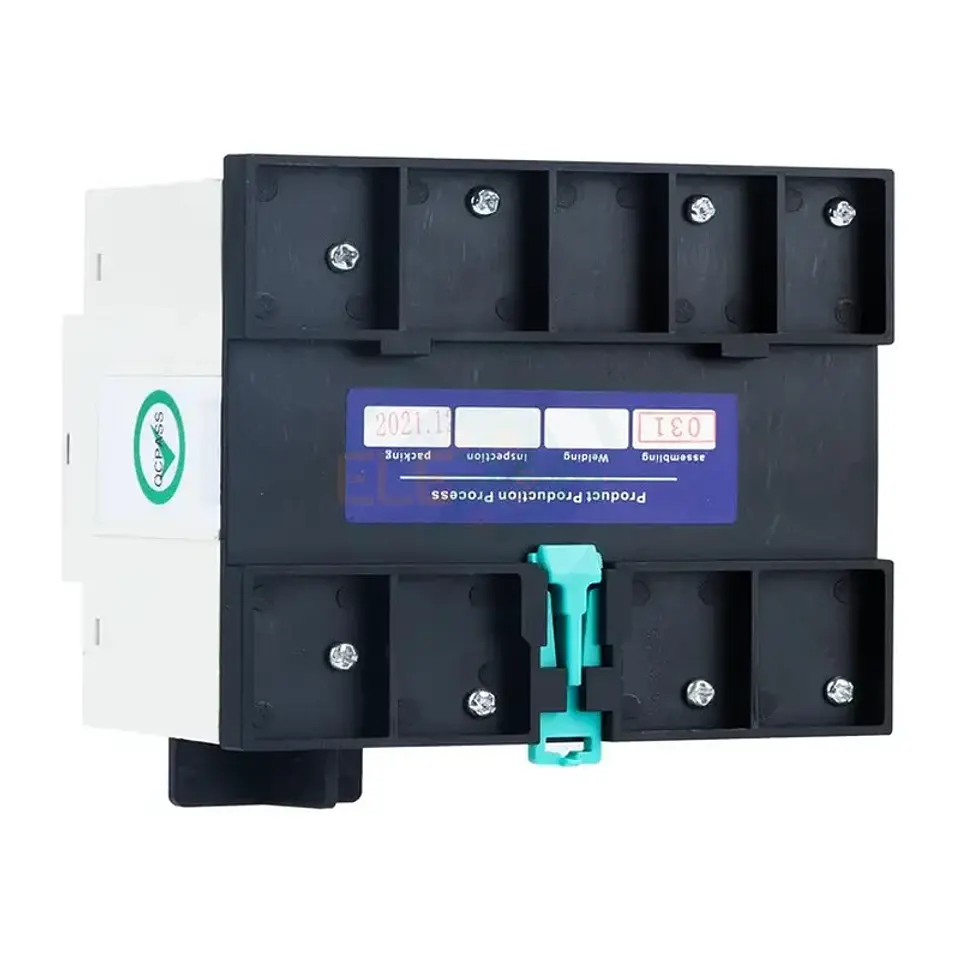

• Cableado: Diseño de cableado frontal para facilitar el montaje en el panel.

Condiciones de Instalación:

• Temperatura de trabajo: No superior a +40°C ni inferior a -5°C (Promedio en 24h no mayor a 35°C).
• Altitud: Instalaciones de hasta 2000 metros sobre el nivel del mar.
• Grado de Contaminación: Clase 3 según la norma IEC 60947-6-1. Instalación vertical en el interior de gabinetes de control o tableros de distribución.

Aplicaciones Principales

• Sistemas de energía de emergencia y transferencia entre Red Eléctrica / Red Eléctrica.
• Conmutación automática entre Red Eléctrica / Generador.
• Sistemas híbridos: Paneles Fotovoltaicos / Red Eléctrica urbana.
• Ideal para tableros de transferencia, faenas industriales y cualquier instalación que requiera un suministro ininterrumpido.

Modos de Operación El equipo permite tanto la operación automática como manual a través de un interruptor selector. Para labores de mantenimiento en el tablero o en la red, el selector debe situarse en posición manual, lo que permite operar la transferencia mediante su manilla frontal de forma segura.
