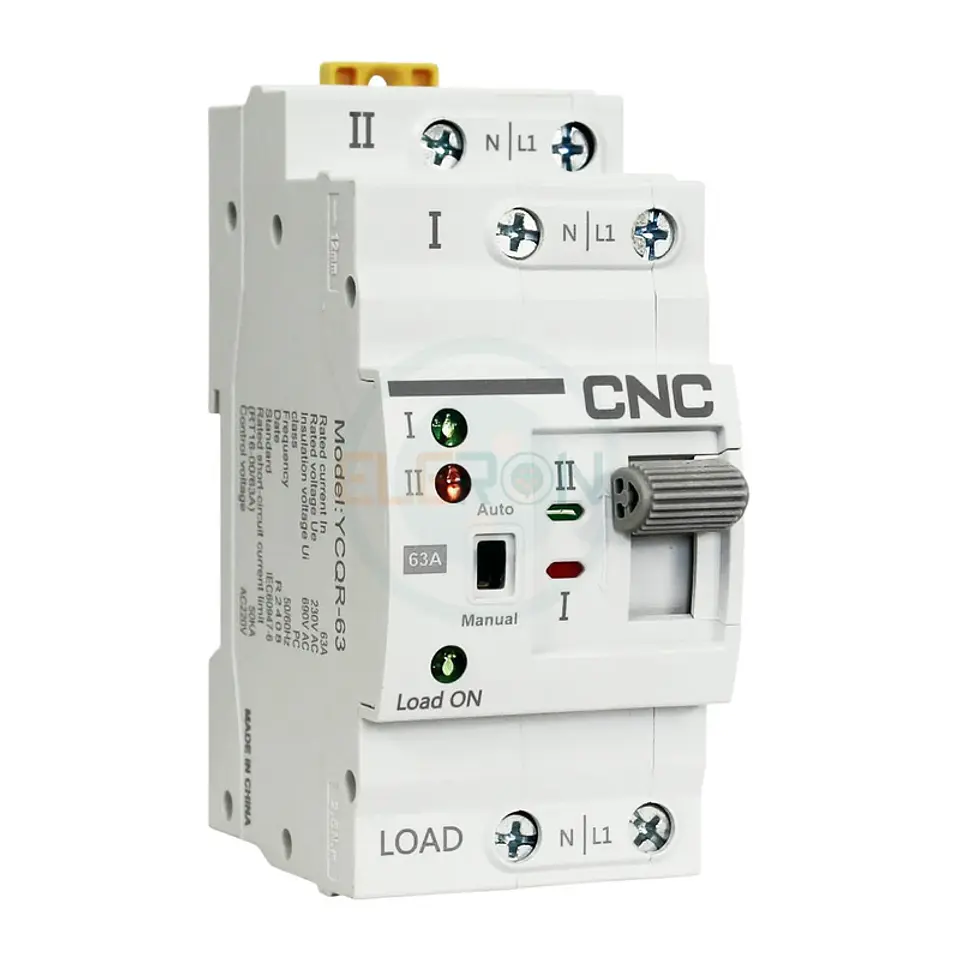

Transferencia Conmutador Automática ATS 2P 63A YCQR CNC

¿Cómo funciona?

La función principal de este interruptor de transferencia automática es garantizar la continuidad operativa ante fallas eléctricas. Cuando la energía principal (fuente de alimentación común) falla, el equipo cambiará automáticamente a la energía de respaldo para continuar trabajando de manera ininterrumpida.

Este proceso de conmutación se realiza a una velocidad ultrarrápida de menos de 50 milisegundos (<50 ms). Gracias a esta velocidad, el equipo puede resolver eficazmente los problemas y caídas de sistemas causados por cortes de energía.

El equipo permite tanto el funcionamiento automático como el manual, contando con un interruptor para alternar entre ambos modos. Es fundamental tener en cuenta que, al realizar una operación manual, el interruptor de selección de modo debe colocarse obligatoriamente en la posición "manual".

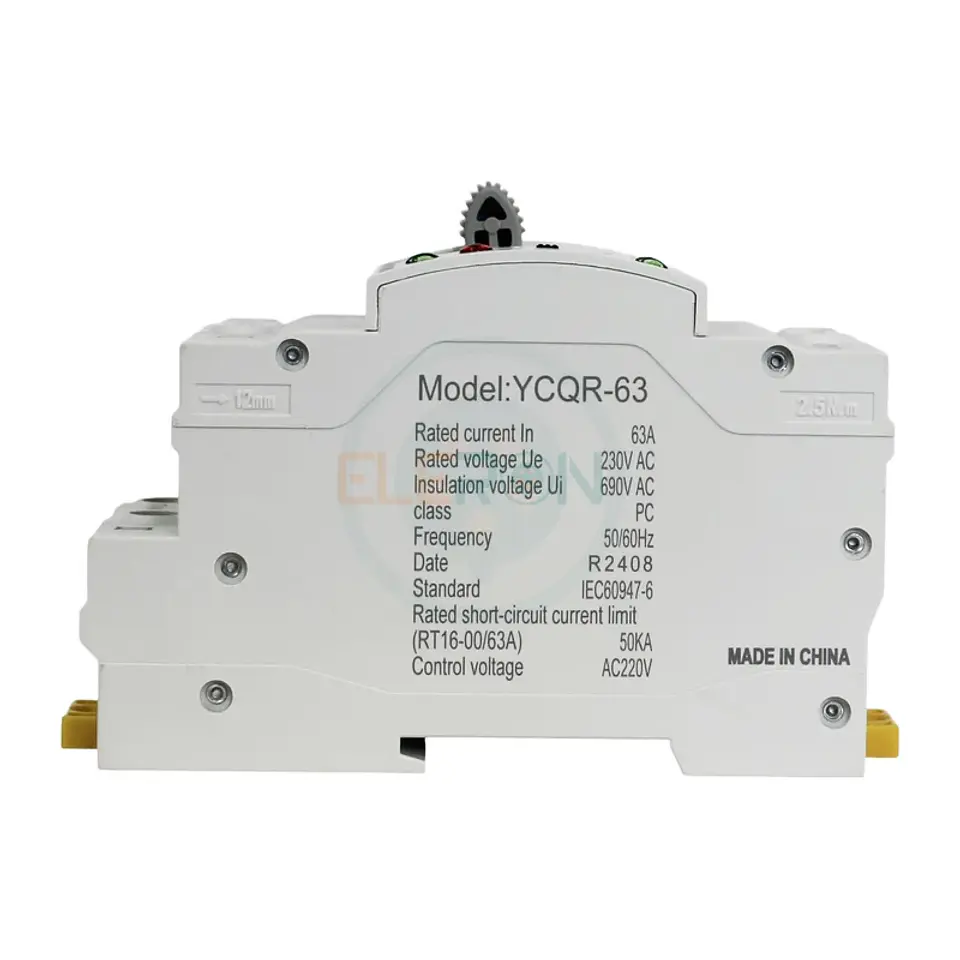

Especificaciones Técnicas

• Modelo: YCQR-63.
• Número de polos: 2P.
• Corriente nominal (Ie): 63A.
• Voltaje de trabajo nominal (Ue): AC 220V / AC 110V.
• Frecuencia nominal: 50/60Hz.
• Tiempo de conmutación (operación y contacto): Menor a 50 milisegundos (<50ms).
• Clase del equipo: Clase PC, lo que significa que puede conectarse y recibir carga sin generar corriente de cortocircuito.
• Categoría de uso: AC-31B.
• Tipo de instalación: Instalación en riel DIN.
• Corriente nominal de cortocircuito (Iq): 50kA.
• Voltaje nominal de aislamiento (Ui): 690V.
• Voltaje nominal soportado de impulso (Uimp): 8kV.
• Vida eléctrica: ≥ 1500 veces.
• Vida mecánica: Entre ≥ 5000 y ≥ 8000 veces.
• Estándar de fabricación: Cumple con la normativa IEC 60947-6.

Dato técnico

¿Cómo interactúa este ATS con un generador si no le manda señal?

Este equipo funciona por detección pasiva de voltaje, no por comando de encendido. La secuencia operativa real en terreno es la siguiente:

1. Al cortarse la red principal, el ATS corta el suministro y queda en estado de "espera".
2. El generador de respaldo debe encenderse (ya sea de forma manual por un usuario o porque el tablero cuenta con un módulo controlador de generador independiente, como un Smartgen o Deep Sea).
3. Una vez que el generador arranca, estabiliza su frecuencia y el ATS detecta que hay 220V presentes en sus bornes de entrada de respaldo (Backup power live/neutral wire), recién en ese momento el interruptor hace la transferencia mecánica de la carga hacia el generador en menos de 50ms.

Aplicaciones ideales para recomendar este equipo:

• Sistemas Fotovoltaicos (Inversores y Baterías): Es su mejor aplicación. Como un inversor solar o banco de baterías siempre está activo y entregando voltaje, al cortarse la red eléctrica el ATS hace el cambio de forma casi instantánea.
• Generadores de partida manual: Excelente para clientes residenciales o comerciales menores que encienden su generador de gasolina tirando de la piola o con llave, y solo necesitan que el tablero haga el cambio de línea de forma segura sin que choquen las corrientes.
• Conmutación entre dos redes eléctricas: Sistemas que se alimentan de dos empalmes distintos.
